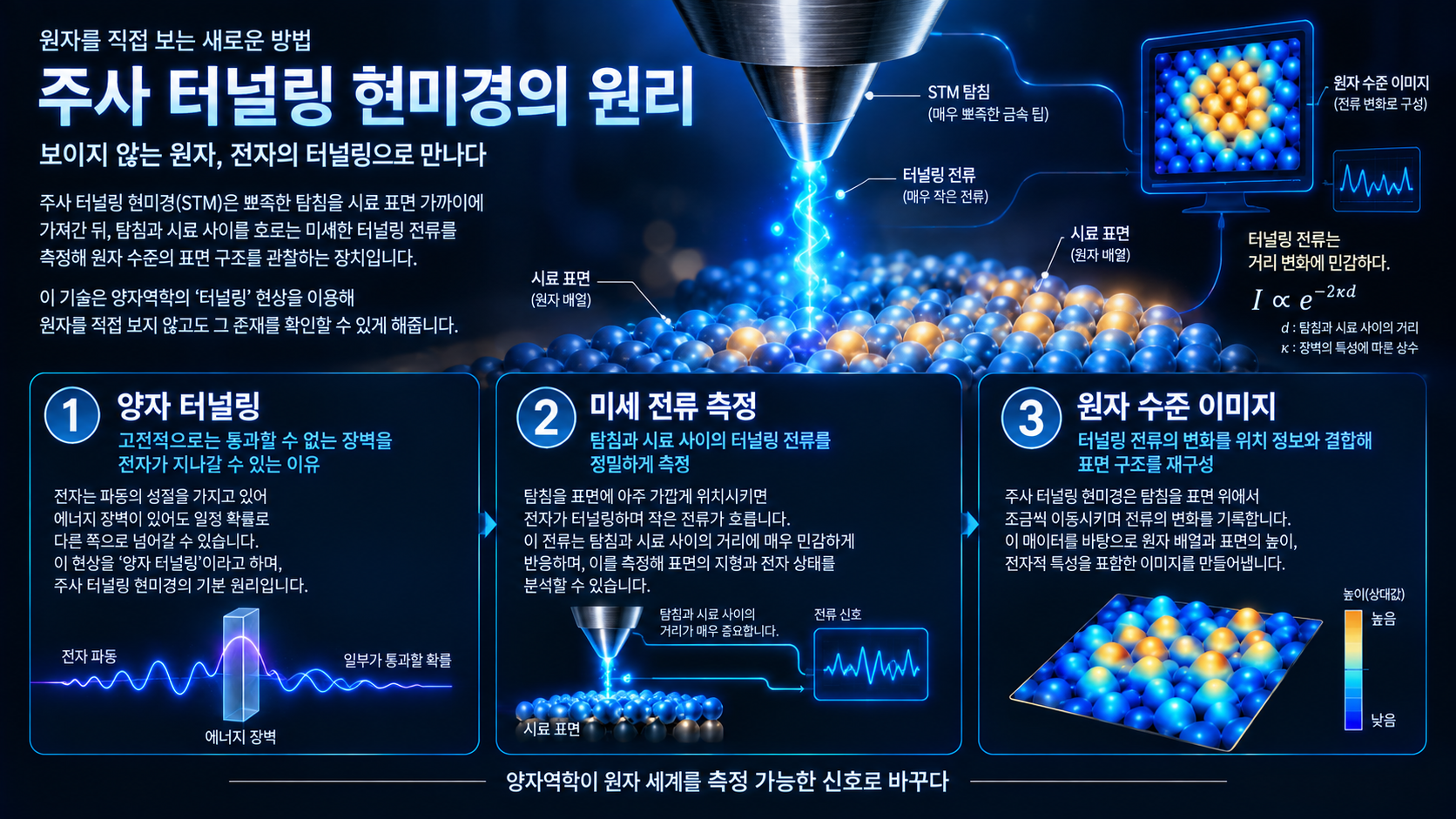

주사 터널링 현미경의 원리
우리는 현미경을 통해 육안으로 볼 수 없는 작은 세계를 관찰합니다. 일반적인 광학 현미경은 빛을 이용해 물체를 확대하지만, 아무리 정교한 렌즈를 사용하더라도 빛의 파장과 광학계의 특성에 따른 해상도 한계가 존재합니다. 그렇다면 원자처럼 극도로 작은 물질의 표면은 어떻게 관찰할 수 있을까요? 흥미롭게도 과학자들은 원자를 직접 비추는 대신, 전자가 이동하는 양자역학적 현상을 이용하는 방법을 개발했습니다. 이것이 바로 주사 터널링 현미경의 원리를 이해하는 출발점입니다.
주사 터널링 현미경(Scanning Tunneling Microscope, STM)은 매우 뾰족한 금속 탐침을 시료 표면 가까이에 가져간 뒤, 탐침과 시료 사이에 흐르는 미세한 터널링 전류를 측정해 표면의 원자 수준 구조를 관찰하는 장치입니다. 1981년 게르트 비니히와 하인리히 로러가 개발했으며, 이들은 주사 터널링 현미경 설계에 기여한 공로로 1986년 노벨 물리학상의 일부를 공동 수상했습니다. 이 장치는 양자역학의 원리를 실험실에서 활용하는 대표적인 사례로 평가받습니다.
주사 터널링 현미경의 특별한 점은 단순히 물체를 확대하는 데 있지 않습니다. 원자와 탐침 사이에서 발생하는 작은 전류의 변화를 분석해 표면의 형태와 전자적 특성에 관한 정보를 얻는다는 점이 핵심입니다. 이번 글에서는 주사 터널링 현미경의 원리와 측정 과정, 그리고 나노과학과 첨단 소재 연구에서 이 기술이 갖는 의미를 살펴보겠습니다.
1. 주사 터널링 현미경의 원리: 전자는 어떻게 장벽을 통과할까?
주사 터널링 현미경의 원리를 이해하려면 먼저 양자역학에서 말하는 양자 터널링을 알아야 합니다. 고전물리학에서 입자는 자신이 가진 에너지보다 높은 에너지 장벽을 넘을 수 없습니다. 예를 들어 공이 언덕을 넘어 반대편으로 이동하려면 언덕의 높이를 넘을 수 있을 만큼의 에너지가 필요합니다. 에너지가 충분하지 않다면 공은 언덕을 통과하지 못하고 되돌아옵니다. 이러한 설명은 일상적인 물체의 운동을 이해하는 데 매우 유용합니다.
하지만 전자처럼 미시적인 입자를 설명하는 양자역학에서는 다른 가능성이 나타납니다. 전자의 상태는 파동함수로 표현되며, 장벽이 존재하더라도 파동함수는 장벽 내부에서 즉시 0이 되지 않고 일정한 거리까지 감소하면서 이어질 수 있습니다. 장벽이 충분히 얇다면 장벽 반대편에서 전자를 발견할 확률이 0이 아닐 수 있습니다. 이처럼 고전적인 관점에서는 통과하기 어려운 장벽을 양자역학적 확률에 따라 통과하는 현상을 양자 터널링이라고 합니다.
주사 터널링 현미경은 바로 이 현상을 측정에 활용합니다. 장치의 핵심 부분에는 매우 뾰족한 금속 탐침과 전기가 통하는 시료가 있습니다. 탐침을 시료 표면에서 나노미터보다 훨씬 작은 거리, 보통 원자 크기에 가까운 거리까지 접근시키면 그 사이의 얇은 공간을 통해 전자가 터널링할 수 있습니다. 탐침과 시료 사이에 적절한 전압을 걸면 전자의 이동으로 작은 전류가 흐르며, 장치는 이 전류를 정밀하게 측정합니다.
여기서 중요한 것은 탐침과 시료가 서로 직접 닿을 필요가 없다는 사실입니다. 일반적인 전기 회로에서는 도체가 연결되어야 전류가 흐른다고 생각하기 쉽지만, 주사 터널링 현미경에서는 탐침과 시료 사이의 매우 좁은 간격을 통해 터널링 전류가 발생합니다. 이 전류는 탐침과 표면 사이의 거리에 매우 민감합니다. 다른 조건이 크게 달라지지 않는 상황에서 거리가 조금만 증가해도 전류가 급격히 감소할 수 있습니다. 반대로 탐침이 표면에 가까워지면 전류가 크게 증가할 수 있습니다.
이러한 민감도는 주사 터널링 현미경의 가장 큰 장점입니다. 원자 수준의 표면에서는 높이가 아주 조금 달라지는 것만으로도 터널링 전류에 측정 가능한 변화가 생길 수 있습니다. 장치는 이 작은 변화를 읽어 표면의 구조를 재구성합니다. 즉, 원자의 모습을 카메라처럼 직접 촬영하는 것이 아니라, 원자 주변의 전자 상태와 탐침 사이에서 발생하는 전류를 분석해 이미지를 만드는 것입니다.
물론 측정된 전류가 표면의 높이만을 반영하는 것은 아닙니다. 터널링 전류는 탐침과 시료의 거리뿐 아니라 전자 상태의 밀도, 인가 전압, 탐침 끝의 상태 등에도 영향을 받습니다. 따라서 주사 터널링 현미경에서 나타나는 밝고 어두운 부분을 언제나 원자의 실제 높이와 동일하게 해석해서는 안 됩니다. 표면의 지형 정보와 전자적 특성이 함께 반영될 수 있기 때문입니다.
결국 주사 터널링 현미경의 원리는 양자역학의 추상적인 설명을 실제 측정 기술로 바꾼 사례입니다. 양자 터널링이라는 미시 세계의 현상이 단순히 이론 속에 머무르는 것이 아니라, 전류라는 측정 가능한 신호로 바뀌어 원자 수준의 표면을 탐구하는 데 사용됩니다. 이 점에서 주사 터널링 현미경은 양자역학이 현대 과학기술에 어떻게 연결되는지 보여주는 중요한 장치입니다.
2. 주사 터널링 현미경은 어떻게 원자 수준의 이미지를 만들까?
주사 터널링 현미경이 원자 수준의 정보를 얻을 수 있다는 사실은 놀랍지만, 실제 측정 과정에는 정밀한 기계 제어와 신호 분석이 필요합니다. 탐침이 시료에 너무 가까워지면 표면에 닿거나 손상을 줄 수 있고, 반대로 너무 멀어지면 터널링 전류가 측정하기 어려울 정도로 작아집니다. 따라서 탐침과 시료 사이의 거리를 안정적으로 유지하는 것이 중요합니다.
측정은 먼저 시료의 표면을 준비하는 과정에서 시작됩니다. 원자 수준의 구조를 관찰하려면 표면이 충분히 깨끗하고 안정적이어야 합니다. 먼지나 오염물질이 있거나 표면이 지나치게 거칠면 탐침이 표면의 미세한 구조를 제대로 측정하기 어렵습니다. 이러한 이유로 시료의 종류에 따라 진공 환경을 사용하거나, 표면을 세척하고 준비하는 절차를 거칩니다. 원자 수준의 측정에서는 작은 오염도 결과에 큰 영향을 줄 수 있으므로 시료 준비 자체가 중요한 실험 과정입니다.
시료가 준비되면 매우 뾰족한 탐침을 표면 가까이 접근시킵니다. 탐침 끝은 가능한 한 날카로워야 하며, 이상적으로는 끝부분의 원자 하나 또는 소수의 원자가 측정에 큰 영향을 미칠 정도로 정밀해야 합니다. 탐침과 시료 사이에 전압을 걸면 터널링 전류가 발생합니다. 장치는 이 전류를 측정하면서 탐침을 표면 위에서 가로와 세로 방향으로 조금씩 이동시킵니다. 이러한 움직임을 통해 표면의 서로 다른 위치에서 전류가 어떻게 달라지는지 기록할 수 있습니다.
대표적인 측정 방식은 일정 전류 모드입니다. 이 방식에서는 장치가 터널링 전류를 일정하게 유지하도록 탐침의 높이를 계속 조절합니다. 탐침이 표면의 돌출된 부분에 접근하면 전류가 증가하려는 경향이 나타나므로 장치는 탐침을 조금 들어 올립니다. 반대로 표면이 낮아지는 부분에서는 전류가 감소하려 하므로 탐침을 더 가까이 이동시킵니다. 장치는 이때 탐침이 위아래로 이동한 양을 기록하고, 그 정보를 이용해 표면의 지형에 대응하는 이미지를 구성합니다.
다른 방법으로는 일정 높이 모드가 있습니다. 이 방식에서는 탐침의 높이를 비교적 일정하게 유지한 채 표면을 주사하면서 전류의 변화를 측정합니다. 표면이 매우 평평하고 안정적인 경우에는 빠른 측정이 가능할 수 있지만, 표면의 높이 변화가 크면 탐침이 시료와 충돌할 위험이 있습니다. 따라서 실제 측정에서는 시료의 상태와 연구 목적에 맞춰 적절한 방식을 선택합니다.
이 과정에서 중요한 역할을 하는 장치가 압전 구동기입니다. 압전 재료는 전압을 가하면 길이가 미세하게 변하는 특성을 가지고 있습니다. 이를 이용하면 탐침을 매우 작은 거리만큼 정밀하게 움직일 수 있습니다. 원자 수준의 측정에서는 일반적인 기계 장치의 움직임보다 훨씬 작은 변위가 필요하므로, 압전 구동기의 정밀한 제어가 필수적입니다.
또한 주사 터널링 현미경은 외부의 진동에도 민감합니다. 바닥의 작은 흔들림이나 장치 내부의 기계적 진동이 탐침과 시료 사이의 거리를 바꾸면 전류가 변하고, 그 변화가 이미지에 잡음으로 나타날 수 있습니다. 따라서 장치를 진동으로부터 격리하고, 온도 변화와 전기적 잡음을 줄이며, 탐침의 움직임을 안정적으로 제어해야 합니다. 원자 수준의 이미지는 단순히 강력한 확대 기능만으로 얻어지는 것이 아니라, 다양한 오차 요인을 줄이는 정밀한 실험 설계의 결과입니다.
주사 터널링 현미경의 원리가 실제로 구현되는 과정은 결국 작은 전류를 측정하고, 그 신호를 위치 정보와 결합해 표면의 구조를 재구성하는 일입니다. 눈으로 직접 볼 수 없는 원자를 관찰할 수 있는 이유는 원자가 확대되어 화면에 나타나기 때문이 아니라, 원자 주변에서 발생하는 양자역학적 전자 현상이 정밀한 측정 신호로 바뀌기 때문입니다. 이러한 측정 기술은 나노과학이 발전하는 데 중요한 기반이 되었습니다.
3. 주사 터널링 현미경의 활용과 한계: 원자를 관찰하는 기술의 의미
주사 터널링 현미경은 원자 수준의 표면 구조를 관찰하는 데 그치지 않습니다. 탐침과 시료 사이의 터널링 전류에는 전자의 상태와 에너지에 관한 정보도 반영될 수 있으므로, 연구자는 표면의 모양뿐 아니라 물질의 전자적 특성도 조사할 수 있습니다. 이 때문에 주사 터널링 현미경은 표면물리학, 반도체 연구, 나노소재 개발, 분자 수준의 표면 분석 등 여러 분야에서 활용됩니다.
예를 들어 반도체 표면에는 원자 배열의 결함이나 불순물이 존재할 수 있습니다. 이러한 미세한 차이는 전자의 이동과 물질의 전기적 특성에 영향을 줄 수 있습니다. 주사 터널링 현미경을 사용하면 표면의 원자 배열과 국소적인 전자 상태를 조사해 물질이 어떤 구조를 가지고 있는지 분석할 수 있습니다. 이는 새로운 반도체 재료를 연구하거나 표면에서 일어나는 전자적 현상을 이해하는 데 도움이 됩니다.
분자 연구에서도 이 기술은 중요한 역할을 합니다. 특정 분자가 표면에 어떻게 놓여 있는지, 분자 사이의 배열이 어떻게 형성되는지, 표면의 결함과 분자가 어떤 관계를 가지는지 조사할 수 있기 때문입니다. 다만 주사 터널링 현미경으로 얻는 이미지는 분자의 전자 상태와 측정 조건에 영향을 받으므로, 이미지의 형태만으로 분자 구조를 단정하기보다는 다른 분석 방법과 함께 해석하는 것이 바람직합니다.
더욱 흥미로운 응용은 원자와 분자를 직접 조작하는 연구입니다. 탐침과 표면 원자 사이의 상호작용을 정밀하게 제어하면 특정 원자를 이동시키거나 표면에 원하는 배열을 만드는 작업이 가능합니다. 미국 국립표준기술연구소(NIST)는 주사 터널링 현미경을 이용한 원자 및 분자 조작 연구를 소개하며, 이러한 기술이 원자 규모의 구조를 설계하고 물질의 성질을 연구하는 데 활용될 수 있음을 설명합니다.
그러나 주사 터널링 현미경이 모든 물질을 동일한 방식으로 관찰할 수 있는 것은 아닙니다. 기본적인 STM은 탐침과 시료 사이에 측정 가능한 터널링 전류가 형성되어야 하므로 전기가 잘 통하는 물질이나 특정 조건의 반도체에 적합합니다. 전류가 거의 흐르지 않는 절연체는 일반적인 STM 방식으로 직접 측정하기 어렵습니다. 이런 경우에는 원자힘 현미경(AFM)처럼 다른 물리적 상호작용을 이용하는 측정 기술이 대안이 될 수 있습니다.
또한 주사 터널링 현미경의 이미지는 표면의 기하학적 구조만을 그대로 복사한 사진이 아닙니다. 터널링 전류는 표면의 높이뿐 아니라 전자 상태의 밀도와 탐침의 형태, 인가 전압에도 영향을 받습니다. 따라서 동일한 표면이라도 측정 조건이 달라지면 이미지가 다르게 나타날 수 있습니다. 정확한 해석을 위해서는 실험 조건을 기록하고, 이론적 계산이나 다른 측정 방법과 비교하는 과정이 필요합니다.
이러한 한계에도 불구하고 주사 터널링 현미경의 원리는 과학자들이 물질을 이해하는 방식을 크게 확장했습니다. 과거에는 원자 배열을 직접적으로 조사하기 어려웠지만, 이제는 전자의 양자역학적 거동을 측정 신호로 바꾸어 표면의 구조와 특성을 원자 수준에서 탐구할 수 있습니다. 중요한 것은 단순히 더 작은 대상을 보는 일이 아니라, 물질의 성질이 어디에서 비롯되는지 더 세밀하게 확인할 수 있다는 점입니다.
결국 주사 터널링 현미경은 양자역학이 현실의 기술로 구현된 대표적인 사례입니다. 양자 터널링은 교과서 속 낯선 현상에 머무르지 않고, 실제 장치에서 전류를 만들어 내며 원자 수준의 측정을 가능하게 합니다. 이 기술은 나노소재와 반도체, 표면과학의 연구를 지원하고, 원자를 관찰하는 수준을 넘어 원자를 조작하는 가능성까지 열었습니다.
주사 터널링 현미경의 원리를 이해하면 양자역학이 단지 아주 작은 입자의 움직임을 설명하는 이론이 아니라는 사실을 알 수 있습니다. 양자역학은 우리가 직접 볼 수 없는 미시 세계의 특성을 측정 가능한 정보로 바꾸고, 그 정보를 새로운 과학기술의 기반으로 활용하도록 돕습니다.
