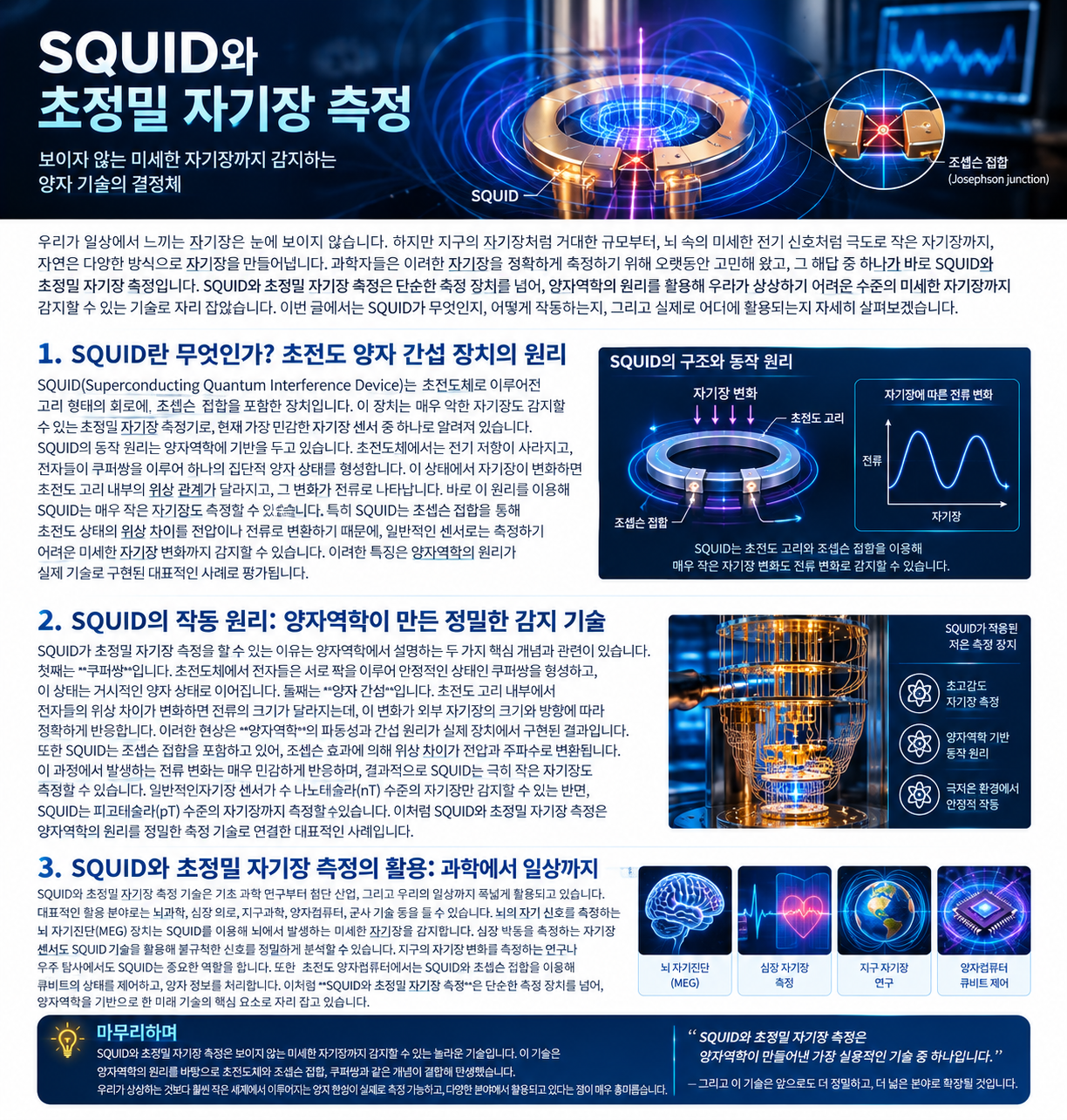

SQUID와 초정밀 자기장 측정
자기장은 눈에 보이지 않지만 우리 주변 어디에나 존재합니다. 지구는 거대한 자기장을 형성하고 있으며, 전류가 흐르는 전선 주변에도 자기장이 만들어집니다. 사람의 뇌와 심장에서 발생하는 전기적 활동 역시 매우 미세한 자기 신호를 만들어 냅니다. 그러나 이러한 신호는 너무 약해서 일반적인 측정 장비로는 정확하게 감지하기 어렵습니다. 과학자들은 눈에 보이지 않는 작은 자기장까지 측정하기 위해 다양한 기술을 발전시켜 왔으며, 그중 중요한 장치가 바로 SQUID입니다.
SQUID는 영어로 _Superconducting Quantum Interference Device_의 약자이며, 한국어로는 초전도 양자 간섭 장치라고 부릅니다. 이 장치는 초전도체의 특성과 양자 간섭 현상을 활용해 극도로 미세한 자기장 변화를 감지합니다. 일반적인 자석이나 자기장 센서가 자기장의 크기를 측정하는 장치라면, SQUID는 양자역학의 원리를 이용해 아주 작은 변화도 전기 신호로 변환할 수 있도록 설계된 정밀 측정 장치입니다.
SQUID와 초정밀 자기장 측정이 중요한 이유는 단순히 더 민감한 센서를 만드는 데 있지 않습니다. 이 기술을 통해 인간의 뇌에서 발생하는 자기 신호를 연구하고, 물질 내부의 미세한 자기적 특성을 분석하며, 천문학 연구에 필요한 희미한 신호를 측정할 수도 있습니다. 이번 글에서는 SQUID의 구조와 작동 원리, 초정밀 측정이 가능한 이유, 그리고 실제 과학기술 분야에서 활용되는 사례와 한계까지 살펴보겠습니다.
1. SQUID와 초정밀 자기장 측정의 기본 원리: 초전도체와 양자 간섭
SQUID의 작동 원리를 이해하려면 먼저 초전도체와 양자 간섭이라는 두 가지 개념을 알아야 합니다. 초전도체는 특정 임계 온도 이하에서 전기 저항이 사라지는 물질입니다. 이러한 상태에서는 전하를 운반하는 입자들이 집단적인 양자 상태를 형성하며, 전류와 자기장에 대해 일반적인 금속과 다른 특성을 나타냅니다. 초전도체의 이러한 특성은 양자역학으로 설명되며, SQUID가 매우 약한 자기장을 측정할 수 있는 물리적 기반이 됩니다.
대표적인 SQUID는 초전도체로 이루어진 고리 형태의 회로에 하나 또는 두 개의 조셉슨 접합을 포함합니다. 조셉슨 접합은 두 초전도체 사이에 아주 얇은 장벽을 둔 구조로, 특정 조건에서는 양자 터널링을 통해 초전도 전류가 흐를 수 있습니다. 이 접합은 단순한 연결 부위가 아니라 전류와 양자 상태의 위상 관계를 조절하는 중요한 요소입니다. 특히 두 개의 조셉슨 접합을 포함하는 DC SQUID에서는 외부 자기장이 바뀔 때 고리 안의 양자 간섭 조건이 달라지고, 그 결과 측정 가능한 전기적 특성도 변합니다.
여기서 양자 간섭은 파동의 성질을 가진 양자 상태들이 서로 영향을 주어 특정 결과를 강화하거나 약화시키는 현상입니다. 초전도 고리에서는 양자 상태의 위상 관계와 고리를 통과하는 자기선속이 서로 연결되어 있습니다. 자기선속은 특정 면적을 통과하는 자기장의 총량을 나타내는 물리량입니다. 외부 자기장이 달라지면 고리 내부의 자기선속 조건이 변하고, 조셉슨 접합을 통과하는 전류의 관계도 달라집니다. SQUID는 이처럼 자기장의 변화가 만들어 내는 전류 또는 전압의 변화를 측정해 자기장을 추정합니다.
이 과정에서 양자역학은 추상적인 이론에 머무르지 않습니다. 양자 상태의 위상과 간섭이라는 미시적인 특성이 실제 전기 회로의 측정 신호에 직접 반영되기 때문입니다. 일반적인 자기장 센서는 자기장에 따른 물질의 반응이나 전기적 특성의 변화를 측정하지만, SQUID는 초전도 회로의 양자 간섭을 활용한다는 점에서 차별화됩니다. 그렇기 때문에 설계와 작동 조건이 적절하다면 매우 작은 자기선속의 변화도 감지할 수 있습니다.
물론 SQUID가 자기장을 무조건 정확하게 측정하는 것은 아닙니다. 장치 자체의 잡음, 주변 전자기 환경, 온도 변화, 센서와 측정 대상 사이의 거리 등이 결과에 영향을 줄 수 있습니다. 특히 초전도 상태를 유지하기 위해 극저온 환경이 필요한 장치가 많으므로 냉각 시스템과 안정적인 측정 환경도 중요합니다. 따라서 SQUID의 성능은 센서의 민감도뿐 아니라 전체 측정 시스템의 설계와 관리에 따라 달라집니다.
결국 SQUID와 초정밀 자기장 측정의 핵심은 초전도체와 조셉슨 접합, 양자 간섭이 하나의 장치 안에서 결합한다는 점입니다. 양자역학이 설명하는 위상과 간섭의 특성을 이용하면 육안으로 확인할 수 없는 미세한 자기장 변화를 전기 신호로 바꾸어 분석할 수 있습니다. 이 원리는 의료 연구부터 물성 물리학까지 다양한 분야에서 SQUID가 활용되는 이유를 설명합니다.
2. SQUID와 초정밀 자기장 측정은 왜 민감할까? 자기선속과 전기 신호의 관계
SQUID가 특별한 측정 장치로 평가받는 이유는 외부 자기장의 변화가 초전도 고리의 양자 상태와 전기적 특성에 민감하게 반영되기 때문입니다. 이를 이해하려면 자기선속과 양자화의 개념을 살펴볼 필요가 있습니다. 초전도 고리에서는 양자 상태가 고리 전체에서 일관성을 유지해야 하므로, 고리를 둘러싼 위상 관계와 자기선속 사이에 특정한 조건이 형성됩니다. 외부 자기장이 변하면 이 조건이 달라지며, 그 결과 접합의 전류-전압 특성도 변할 수 있습니다.
자기선속의 양자화와 관련된 기본 단위로는 초전도체의 쿠퍼쌍 전하를 반영한 자기선속 양자 (\Phi_0)가 사용됩니다. 그 크기는 다음과 같이 표현할 수 있습니다.
Φ₀ = h / (2e)
여기서 (h)는 플랑크 상수이고, (e)는 기본 전하량입니다. 이 관계는 초전도 상태에서 두 전자가 결합한 쿠퍼쌍의 전하가 양자적 성질과 어떻게 연결되는지 보여줍니다. SQUID에서는 이러한 자기선속과 위상 관계가 장치의 전기적 응답에 영향을 주기 때문에, 외부 자기장의 작은 변화도 신호의 변화로 나타날 수 있습니다.
예를 들어 DC SQUID에서는 외부 자기장이 달라질 때 두 조셉슨 접합을 통과하는 초전도 전류의 간섭 조건이 달라집니다. 그 결과 장치가 유지할 수 있는 임계 전류가 자기선속에 따라 주기적으로 변할 수 있습니다. 실제 측정에서는 이러한 변화를 전류나 전압 신호로 읽어 내고, 보정 과정을 통해 자기장의 크기나 변화를 계산합니다. 즉, SQUID는 자기장을 직접 눈으로 관찰하는 장치가 아니라 자기장이 양자 회로에 남긴 흔적을 읽어 내는 장치입니다.
이러한 원리는 SQUID와 초정밀 자기장 측정을 정밀 계측 기술의 중요한 사례로 만듭니다. 다만 측정 신호가 자기선속에 대해 주기적으로 변할 수 있기 때문에, 실제 장치에서는 자기장 변화의 범위와 신호 판독 방식을 고려해야 합니다. 경우에 따라 피드백 회로를 사용해 작동점을 안정적으로 유지하거나, 신호의 변화를 연속적으로 추적하는 방법을 활용합니다. 센서의 감도가 아무리 높더라도 신호를 안정적으로 읽고 해석할 수 없다면 유용한 측정 결과를 얻기 어렵기 때문입니다.
SQUID의 민감도는 센서 자체의 물리적 특성뿐 아니라 잡음을 얼마나 줄일 수 있는지에 따라서도 달라집니다. 주변 전자기 장치에서 발생하는 간섭, 냉각 환경의 불안정성, 전자 회로에서 생기는 잡음은 작은 신호를 가릴 수 있습니다. 그래서 실험실에서는 자기 차폐 장치를 설치하거나, 센서를 외부 전자기 잡음에서 멀리 배치하거나, 센서와 신호 판독 회로를 함께 최적화하는 방법을 사용합니다. 어떤 자기장을 측정하는지에 따라 센서의 모양과 측정 방식도 달라집니다.
양자역학의 관점에서 흥미로운 점은 초전도 고리의 집단적 양자 상태가 실제 장치의 성능을 결정하는 데 중요한 역할을 한다는 사실입니다. 개별 전자의 움직임만으로는 SQUID의 동작을 충분히 설명하기 어렵습니다. 많은 전하 운반자의 집단적인 상태와 위상 관계를 고려해야 외부 자기장이 전류와 전압의 변화로 연결되는 과정을 이해할 수 있습니다. 이 점에서 SQUID는 양자역학의 원리가 거시적인 전기 회로에서 관찰되고 활용되는 대표적인 사례입니다.
그러나 모든 SQUID가 같은 수준의 민감도를 갖는 것은 아닙니다. 접합의 구조, 초전도체의 종류, 회로의 설계, 작동 온도, 신호 판독 방식 등에 따라 성능이 달라집니다. 또한 자기장 측정의 민감도와 실제 측정의 정확도는 같은 개념이 아닙니다. 매우 작은 변화를 감지할 수 있어도 측정 환경이 불안정하거나 보정이 충분하지 않으면 결과에 오차가 생길 수 있습니다. 따라서 SQUID와 초정밀 자기장 측정을 평가할 때는 센서의 민감도와 함께 잡음, 안정성, 측정 범위, 실험 환경을 종합적으로 살펴봐야 합니다.
3. SQUID와 초정밀 자기장 측정의 활용: 뇌 연구부터 우주 관측까지
SQUID의 가치는 미세한 자기장을 감지한다는 성능이 실제 문제를 해결하는 데 활용될 때 더욱 분명해집니다. 대표적인 분야는 뇌와 심장에서 발생하는 자기 신호의 측정입니다. 뇌에서는 신경세포의 전기적 활동이 이어지는 과정에서 매우 약한 자기장이 만들어집니다. 이를 측정하는 기술을 자기뇌파검사(MEG)라고 하며, SQUID 기반 센서는 뇌 활동에 동반되는 자기 신호를 기록하는 데 사용되어 왔습니다. 이러한 측정은 뇌 기능을 연구하거나 특정 신경 활동의 위치와 시간적 변화를 파악하는 데 도움을 줄 수 있습니다.
심장에서 발생하는 전기적 활동 역시 자기 신호를 만들어 냅니다. 자기심장검사(MCG)는 이러한 자기 신호를 측정해 심장의 활동을 연구하는 방법입니다. 전기 신호를 측정하는 심전도와는 다른 정보를 제공할 가능성이 있지만, 실제 임상적 활용은 측정 목적과 장비, 해석 방법에 따라 달라집니다. SQUID를 이용한 생체 자기장 측정에서는 신체에서 발생하는 신호가 매우 약하기 때문에 주변 잡음을 줄이는 것이 특히 중요합니다. 센서와 신체 사이의 거리, 측정 공간의 자기 환경, 움직임에 따른 신호 변화도 결과에 영향을 줍니다.
SQUID는 지구물리학과 자원 탐사 분야에서도 활용됩니다. 지구 내부의 암석과 광물은 서로 다른 자기적 특성을 가질 수 있으며, 지하 구조나 특정 광물의 분포는 주변 자기장에 미세한 변화를 일으킬 수 있습니다. 민감한 자기장 측정 장비는 이러한 변화를 분석하는 데 도움을 줄 수 있습니다. 또한 고고학 연구에서는 지표 아래에 묻힌 구조물이나 과거 활동의 흔적을 찾기 위해 자기적 특성을 조사하기도 합니다. 다만 실제 탐사에서는 지질 조건과 주변 환경, 측정 장비의 종류에 따라 적합한 방법을 선택해야 하며, 모든 탐사에 SQUID가 사용되는 것은 아닙니다.
재료과학에서도 SQUID와 초정밀 자기장 측정은 중요한 역할을 합니다. 연구자들은 새로운 물질이 어떤 온도에서 자성을 나타내는지, 외부 자기장에 어떻게 반응하는지, 매우 약한 자기적 변화가 발생하는지 분석할 수 있습니다. 특히 초전도체나 자성 재료처럼 양자적 상호작용이 물질의 특성에 큰 영향을 주는 연구에서는 민감한 자기 측정이 유용합니다. 양자역학으로 설명되는 미시적인 특성이 실제 재료의 측정 결과에 어떻게 나타나는지 알아내는 데 도움을 주기 때문입니다.
천문학과 우주 관측에서도 SQUID는 중요한 검출 기술로 활용됩니다. 우주에서 오는 특정 빛이나 X선의 에너지를 정밀하게 측정하려면 매우 민감한 검출기가 필요합니다. 일부 극저온 검출기는 입사한 광자에 의해 생기는 미세한 에너지 변화를 전기 신호로 바꾸며, SQUID는 이 신호를 읽어 내는 저잡음 판독 장치로 사용될 수 있습니다. 이런 시스템은 희미한 천체 신호를 분석하거나 우주의 기원과 진화에 관한 연구를 지원할 수 있습니다.
그렇다고 SQUID가 모든 상황에서 가장 편리한 자기장 센서라는 뜻은 아닙니다. 전통적인 SQUID는 초전도 상태를 유지하기 위해 극저온 냉각이 필요한 경우가 많습니다. 냉각 장치와 자기 차폐 시설을 갖추는 데 비용과 공간이 들며, 설치와 운영에도 전문적인 관리가 필요합니다. 이러한 조건은 SQUID의 활용 범위를 제한할 수 있습니다. 최근에는 다이아몬드의 질소-공공 중심이나 원자 증기 기반 센서처럼 다른 양자 원리를 이용하는 자기장 측정 기술도 발전하고 있으며, 측정 환경과 목적에 따라 서로 다른 기술이 선택됩니다.
따라서 SQUID와 초정밀 자기장 측정의 미래를 이해하려면 단순히 민감도가 얼마나 높은지에만 집중해서는 안 됩니다. 측정 대상의 특성, 필요한 공간 해상도, 측정 속도, 장비의 비용, 냉각 가능 여부를 함께 고려해야 합니다. SQUID는 여전히 매우 중요한 정밀 측정 기술이지만, 다른 센서 기술과 경쟁하거나 서로 보완하면서 활용 범위를 넓혀 가고 있습니다.
마무리: 보이지 않는 자기장을 읽어 내는 양자 기술
SQUID는 초전도체와 조셉슨 접합, 양자 간섭이라는 원리를 결합해 미세한 자기장 변화를 측정하는 장치입니다. 이 기술은 뇌와 심장에서 발생하는 생체 자기 신호, 물질의 자기적 특성, 지구물리학적 변화, 천문학적 검출 신호 등 다양한 분야에서 활용됩니다. SQUID와 초정밀 자기장 측정은 양자역학이 실험실의 이론을 넘어 실제 측정 기술로 이어지는 과정을 보여주는 대표적인 사례입니다.
앞으로도 연구자들은 센서의 잡음을 줄이고, 냉각과 신호 판독 기술을 개선하며, 다양한 환경에서 활용할 수 있는 양자 센서를 개발할 것입니다. SQUID의 원리를 이해하면 보이지 않는 자기장을 측정한다는 일이 단순히 장비의 성능에 달린 문제가 아니라, 물질의 양자적 특성을 어떻게 이용하고 해석하는가에 관한 과학적 도전이라는 사실을 알 수 있습니다.
