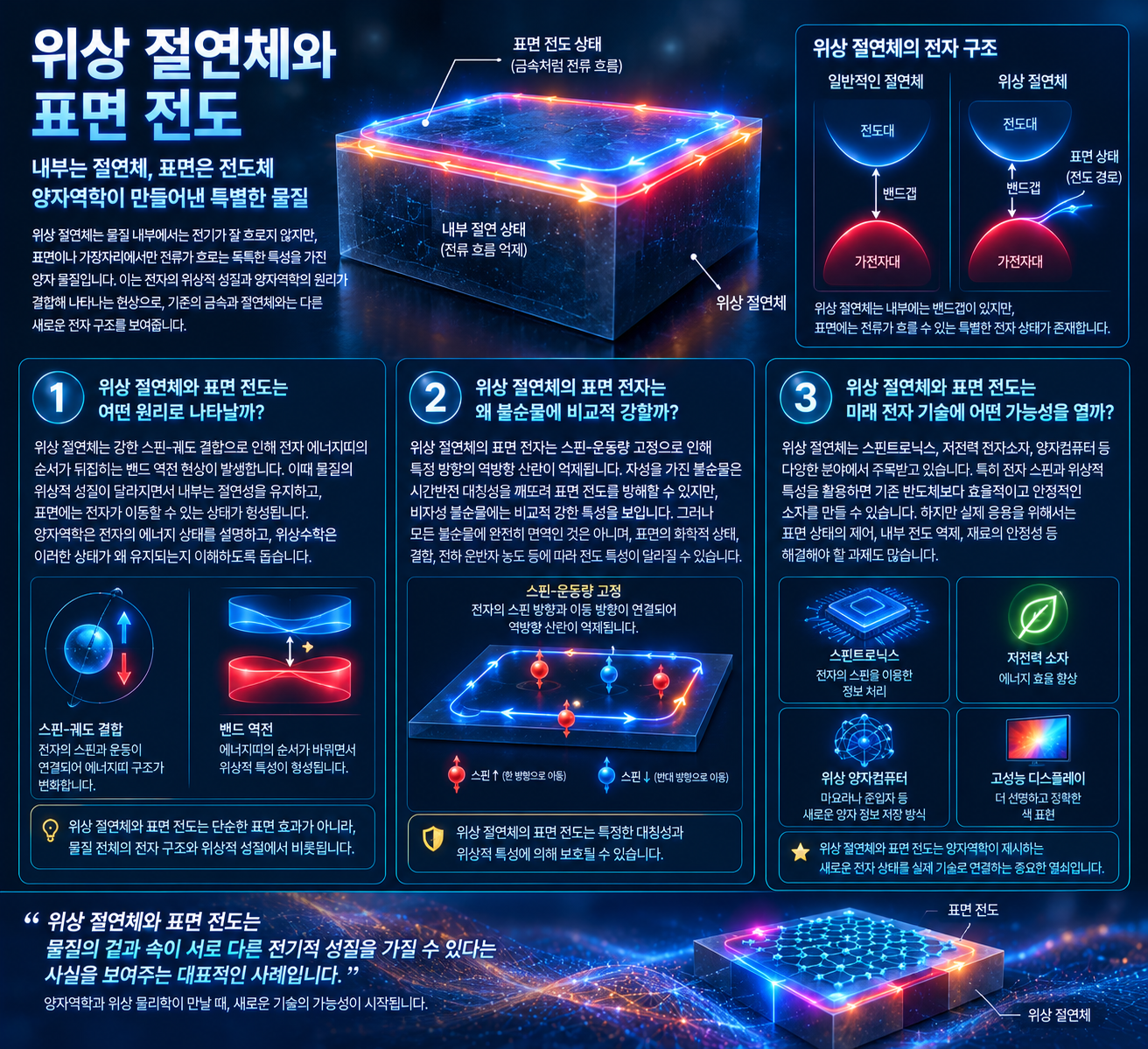

위상 절연체와 표면 전도
일반적으로 절연체는 전기가 잘 흐르지 않는 물질이고, 금속은 전기가 잘 흐르는 물질이라고 배웁니다. 유리나 고무는 전류를 거의 통과시키지 않지만 구리와 알루미늄은 전류를 효율적으로 전달합니다. 그런데 물질의 내부는 절연체처럼 전기가 잘 흐르지 않으면서도 표면에서는 전류가 흐르는 독특한 물질이 존재합니다. 바로 위상 절연체와 표면 전도를 이해하는 출발점입니다.
위상 절연체는 물질 내부의 전자 상태와 표면의 전자 상태가 서로 다른 특성을 보이는 양자 물질입니다. 내부에는 전자가 자유롭게 움직이기 어려운 에너지 간격이 있지만, 표면이나 가장자리에는 전류를 전달할 수 있는 특별한 전자 상태가 나타날 수 있습니다. 이러한 성질은 단순히 물질 표면의 원자 배열이 조금 달라서 생기는 일반적인 전도와는 구별됩니다. 물질 전체의 전자 구조가 가진 위상적 특성이 표면 상태의 형성과 연결되기 때문입니다.
이 현상을 설명하는 데에는 양자역학과 위상수학이라는 두 분야가 함께 사용됩니다. 양자역학은 전자가 어떤 에너지 상태를 가질 수 있는지 설명하고, 위상수학은 물질의 전자 상태가 연속적인 변화에도 유지하는 특정한 성질을 이해하는 데 도움을 줍니다. 이 두 가지 관점이 결합하면서 위상 절연체는 기존의 금속과 절연체라는 분류만으로는 충분히 설명하기 어려운 새로운 물질로 주목받게 되었습니다.
이번 글에서는 위상 절연체와 표면 전도가 나타나는 원리, 표면 전자가 불순물의 영향을 받는 방식, 그리고 이러한 물질이 차세대 전자소자와 스핀트로닉스 연구에서 관심을 받는 이유를 살펴보겠습니다.
1. 위상 절연체와 표면 전도는 어떤 원리로 나타날까?
위상 절연체의 특징을 이해하려면 먼저 고체 내부에서 전자가 가질 수 있는 에너지 상태를 알아야 합니다. 고체 안의 원자들은 서로 가까이 모여 있기 때문에 전자들의 에너지 상태가 서로 영향을 주고, 많은 에너지 준위가 모여 에너지띠를 형성합니다. 일반적인 절연체에서는 전자가 채워진 가전자대와 전자가 이동할 수 있는 전도대 사이에 에너지 간격이 존재합니다. 이 간격을 밴드갭이라고 합니다. 전자가 전류를 운반하려면 적절한 에너지를 얻어 이동 가능한 상태로 전이해야 하므로, 보통의 조건에서는 전류가 쉽게 흐르지 않습니다.
위상 절연체도 내부에 밴드갭을 가질 수 있다는 점에서는 일반적인 절연체와 비슷합니다. 그러나 전자 에너지띠의 배열과 파동함수가 갖는 위상적 성질은 일반적인 절연체와 다를 수 있습니다. 일부 위상 절연체에서는 강한 스핀-궤도 결합이 중요한 역할을 합니다. 스핀-궤도 결합은 전자의 스핀과 전자의 운동이 연결되는 양자역학적 상호작용입니다. 이 상호작용은 에너지띠의 구조를 바꾸고, 특정 조건에서는 전자 에너지띠의 순서가 뒤집히는 밴드 역전과 같은 현상을 일으킬 수 있습니다. 이러한 변화는 물질이 가진 위상적 분류와 연결됩니다.
그렇다면 내부는 절연체인데 표면에서는 왜 전류가 흐를 수 있을까요? 핵심은 서로 다른 위상적 성질을 가진 영역이 만나는 경계에 있습니다. 위상 절연체의 내부와 외부 공간은 전자 구조 측면에서 서로 다른 상태로 구분될 수 있습니다. 이 경계에서는 내부의 에너지 간격 안에 존재하는 표면 전자 상태가 나타날 수 있습니다. 이 상태에 전자가 존재하면 표면을 따라 이동할 수 있으므로, 물질 내부가 절연성을 띠더라도 표면에서는 금속과 비슷한 전도 특성이 나타날 수 있습니다. 3차원 위상 절연체에서는 이러한 상태가 표면에 형성되고, 2차원 위상 절연체에서는 주로 가장자리에서 전도 경로가 나타납니다.
이러한 위상 절연체와 표면 전도는 단순히 표면에 전기가 흐르는 물질을 발견했다는 의미보다 더 깊은 의미를 가집니다. 일반적인 물질에서도 표면의 화학적 결합이나 결함 때문에 전도 상태가 생길 수 있습니다. 하지만 위상 절연체의 표면 상태는 물질 내부의 위상적 특성과 연결되어 있다는 점에서 특별합니다. 전자 상태를 기술하는 파동함수의 구조와 대칭성이 표면 전도 상태의 존재에 중요한 역할을 하기 때문입니다. 따라서 위상 절연체를 연구할 때는 표면에서 전류가 흐르는지만 확인하는 것이 아니라, 그 상태가 어떤 에너지띠 구조와 대칭성에서 비롯되었는지도 함께 조사해야 합니다.
양자역학은 이처럼 전자의 파동성과 에너지 상태를 설명하고, 위상적 개념은 그 상태가 물질 전체에서 어떤 구조를 이루는지 이해하도록 돕습니다. 위상 절연체와 표면 전도는 두 관점이 만나는 대표적인 사례입니다. 겉으로 보면 평범한 고체처럼 보이지만, 내부의 전자 구조를 자세히 살펴보면 표면에 특별한 전도 경로가 형성될 수 있습니다. 이러한 발견은 물질의 전기적 성질을 이해하는 기준이 단순히 원자의 종류나 결합 방식에만 머물지 않는다는 사실을 보여줍니다.
2. 위상 절연체의 표면 전자는 왜 불순물에 비교적 강할까?
위상 절연체와 표면 전도가 주목받는 또 다른 이유는 표면 전자의 운동이 특정한 조건에서 불순물에 의한 산란의 영향을 덜 받을 수 있기 때문입니다. 일반적인 금속에서는 전자가 이동하다가 물질 내부의 원자 배열이 불규칙한 부분이나 불순물과 상호작용하면서 운동 방향이 바뀔 수 있습니다. 이러한 산란은 전자의 이동을 방해하고 전기저항을 만드는 원인 중 하나입니다. 위상 절연체의 표면 상태에서는 전자의 스핀과 운동량이 서로 연결되는 독특한 성질이 나타날 수 있으며, 이 특성이 특정한 역방향 산란을 억제하는 데 중요한 역할을 합니다.
여기서 말하는 스핀은 전자가 가진 고유한 양자역학적 각운동량입니다. 스핀은 작은 공이 실제로 회전하는 모습과 완전히 같은 개념은 아니며, 입자의 양자 상태를 설명하는 기본적인 성질입니다. 3차원 위상 절연체의 대표적인 표면 상태에서는 전자의 스핀 방향과 운동량 사이에 일정한 관계가 형성될 수 있습니다. 이를 스핀-운동량 고정이라고 부릅니다. 간단히 말해 전자가 어느 방향으로 움직이는지와 스핀 상태가 서로 독립적이지 않다는 뜻입니다.
이러한 구조에서는 비자성 불순물이 존재하더라도 전자가 원래 진행하던 방향의 정반대 방향으로 쉽게 산란하지 못하는 경우가 있습니다. 특히 시간반전 대칭성이 유지되는 조건에서는 특정한 역방향 산란이 금지되거나 억제될 수 있습니다. 전자의 진행 방향을 정반대로 바꾸려면 스핀 상태와 관련된 제약을 만족해야 하기 때문입니다. 이러한 특성은 위상 절연체의 표면 전도 경로가 일반적인 전도 상태와 다른 방식으로 보호될 수 있다는 점을 보여줍니다.
하지만 여기서 중요한 주의점이 있습니다. 위상 절연체의 표면 전자가 모든 종류의 불순물과 외부 환경에 영향을 받지 않는다는 뜻은 아닙니다. 자성을 가진 불순물은 시간반전 대칭성을 깨뜨릴 수 있고, 표면의 구조나 화학적 상태가 달라지면 전자 상태도 영향을 받을 수 있습니다. 또한 위상 절연체 내부에 원하지 않는 전도 상태가 존재하면 표면 전도와 내부 전도를 실험적으로 구분하기 어려워질 수 있습니다. 실제 재료에서 표면 전도 특성을 정확하게 활용하려면 물질의 순도, 표면 상태, 결함 밀도, 전하 운반자의 농도 등을 정밀하게 제어해야 합니다.
이러한 한계 때문에 위상 절연체 연구는 단순히 새로운 물질을 합성하는 데서 끝나지 않습니다. 과학자들은 표면에서 실제로 전류가 흐르는지, 그 전류가 어떤 에너지 상태에서 비롯되는지, 그리고 측정된 전도 특성이 위상적 표면 상태 때문인지 확인해야 합니다. 이를 위해 표면의 전자 에너지와 운동량을 분석하는 분광법, 전기저항 측정, 자기장에 따른 전도 변화 분석 등 다양한 실험 기법을 사용합니다. 서로 다른 측정 결과를 종합해야 표면 상태의 성질을 더 정확하게 파악할 수 있습니다.
양자역학의 관점에서 보면 위상 절연체의 특별함은 전자가 단순히 표면을 따라 움직인다는 사실에만 있지 않습니다. 전자의 파동함수와 스핀, 운동량, 물질의 대칭성이 함께 작용해 특정한 전도 특성을 만들어 낸다는 점이 중요합니다. 위상 절연체와 표면 전도를 연구하는 것은 전자가 어떤 경로로 이동하는지뿐 아니라, 그 경로가 왜 존재하고 어떤 조건에서 안정적으로 유지되는지를 이해하는 과정입니다. 이러한 이해는 전자의 이동을 더욱 정밀하게 제어하려는 미래 전자 기술의 기반이 될 수 있습니다.
3. 위상 절연체와 표면 전도는 미래 전자 기술에 어떤 가능성을 열까?
위상 절연체가 과학과 산업 분야에서 관심을 받는 이유는 독특한 표면 전도 특성을 실제 전자 기술에 활용할 가능성이 있기 때문입니다. 오늘날 전자기기는 점점 더 작아지고 있으며, 더 적은 에너지로 정보를 처리하고 저장하는 기술이 중요해지고 있습니다. 기존 반도체 기술에서는 전자의 전하를 제어하는 방법이 핵심적인 역할을 해왔습니다. 위상 절연체에서는 전하뿐 아니라 전자의 스핀과 표면 상태의 위상적 특성도 함께 활용할 가능성이 있습니다. 이러한 방향은 스핀트로닉스라는 연구 분야와 밀접하게 연결됩니다.
스핀트로닉스는 전자의 전하뿐 아니라 스핀의 상태를 이용해 정보를 전달하거나 처리하는 기술입니다. 일반적인 전자소자가 전류의 흐름을 중심으로 정보를 제어한다면, 스핀트로닉스는 전자의 스핀 방향과 관련된 특성을 활용합니다. 위상 절연체의 표면에서는 스핀과 운동량이 연결된 전자 상태가 나타날 수 있기 때문에, 전류와 스핀 사이의 상호작용을 효율적으로 제어할 수 있는 후보 물질로 연구되고 있습니다. 이러한 특성은 스핀을 이용한 정보 처리, 저전력 소자, 자기 상태 제어 기술 등을 개발하는 데 새로운 접근법을 제공할 수 있습니다.
또 다른 연구 방향은 위상 절연체와 초전도체를 결합하는 것입니다. 초전도체는 특정 조건에서 전기저항이 사라지는 상태를 나타내는 물질이며, 위상 절연체와 결합하면 기존과 다른 경계 상태가 형성될 수 있는지 연구할 수 있습니다. 특히 특정한 위상 초전도 상태에서는 마요라나 준입자와 관련된 현상이 나타날 가능성이 논의되어 왔습니다. 이러한 상태는 양자 정보를 새로운 방식으로 저장하고 조작하는 위상 양자컴퓨터 연구와 연결됩니다. 다만 모든 위상 절연체가 마요라나 준입자를 만들어 내는 것은 아니며, 이론적으로 제안된 구조를 실험에서 구현하고 관련 신호를 명확하게 확인하는 일은 여전히 중요한 과제입니다.
위상 절연체의 가능성을 현실 기술로 연결하기 위해서는 해결해야 할 문제도 많습니다. 가장 중요한 문제 중 하나는 물질 내부의 전도와 표면 전도를 명확하게 구분하는 것입니다. 이상적인 위상 절연체에서는 내부가 충분히 절연성을 유지해야 표면의 전기적 특성을 효과적으로 이용할 수 있습니다. 하지만 실제 재료에서는 결함이나 불순물, 원하지 않는 전하 운반자 때문에 내부에서도 전류가 흐를 수 있습니다. 그러면 표면에서 발생하는 신호가 내부 전도에 가려져 물질의 고유한 특성을 측정하거나 소자에 활용하기 어려워집니다. 따라서 표면 상태의 품질을 높이고 내부의 불필요한 전도를 줄이는 재료 설계가 필수적입니다.
또한 실험실에서 관찰되는 흥미로운 양자 현상이 곧바로 상용 제품으로 이어지는 것은 아닙니다. 실제 전자소자는 온도 변화, 제조 공정의 편차, 외부 전기장과 자기장, 장기간 사용에 따른 재료 변화 등 다양한 조건을 견뎌야 합니다. 위상 절연체를 활용하려면 특정한 표면 상태가 실제 작동 환경에서도 안정적으로 유지되는지 확인해야 합니다. 재료의 전도 특성을 정밀하게 조절하고, 기존 반도체 제조 공정과 결합할 수 있는지도 검토해야 합니다. 따라서 위상 절연체는 이미 모든 문제를 해결한 완성된 기술이라기보다, 새로운 전자소자와 양자 기술의 가능성을 탐색하는 중요한 연구 대상이라고 보는 것이 정확합니다.
그럼에도 위상 절연체와 표면 전도가 제시하는 관점은 매우 의미가 큽니다. 물질의 성능을 높이는 방법이 반드시 새로운 원소를 찾거나 전자의 이동 속도만 높이는 데 있는 것은 아닙니다. 물질 내부의 양자 상태를 설계하고, 그 상태의 위상적 성질을 활용해 전자가 이동할 수 있는 경로를 만드는 방법도 존재합니다. 양자역학은 이러한 전자 상태의 근본 원리를 설명하고, 위상 물리학은 그 상태가 어떤 조건에서 특별한 경계 전도를 만들어 내는지 이해하도록 돕습니다.
결국 위상 절연체와 표면 전도는 물질의 겉과 속이 서로 다른 전기적 성질을 가질 수 있다는 사실을 보여주는 대표적인 사례입니다. 내부에서는 전류가 쉽게 흐르지 않더라도 표면에는 특별한 전자 상태가 존재할 수 있으며, 그 상태는 물질의 위상적 특성과 대칭성에 의해 보호될 수 있습니다. 앞으로 재료의 순도와 표면 구조를 정밀하게 제어하는 기술이 발전한다면 스핀트로닉스, 저전력 전자소자, 위상 양자 기술 등 다양한 분야에서 새로운 가능성을 탐색할 수 있습니다. 위상 절연체 연구는 양자역학이 설명하는 미시 세계의 규칙이 어떻게 미래 기술의 설계 원리로 이어질 수 있는지 보여주는 흥미로운 사례입니다.
